　　串、并联电路作图题及答案

　　1、如图所示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图.电路要求：

　　（1）L1与L2组成并联电路，（2）S1控制L1， S2同时控制L1与L2;


　　2、按图所示的实物图画电路图。


　　3.根据电路图，连接实物图。

　　4.现有小灯泡L1和L2，开关S1和S2，电源和导线若干，请在虚线框内设计一个电路图同时满足下列要求。

（1）当S₁断开时，L₁和L₂都不亮。

（2）当S₁闭合，S₂断开时，L₁、L₂都亮。

（3）当S₁、S₂都闭合时，L₁亮、L₂不亮。

　　【参考答案】

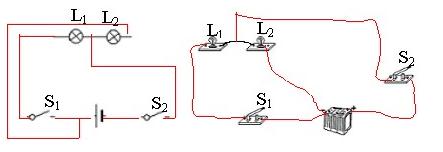

　　1.


　　2.


　　3.略

　　4.
