在物理实验中常用到等效替代法。例如将一个7Ω的电阻替换某支路中2Ω和5Ω串联的电阻，在其他条件不变的情况下，该支路中电流不变，说明一个7Ω的电阻与阻值为2Ω和5Ω串联的电阻对电流的阻碍作用是等效的，所以可用7Ω的电阻替代2Ω和5Ω串联的电阻。

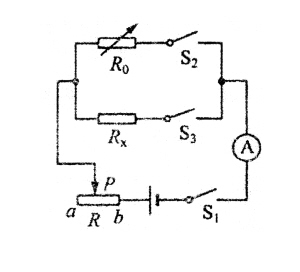

利用如上图所示电路测量未知电阻的实验中，用的就是等效替代法。其中Rx是待测电阻(阻值大约几百欧)，R是滑动变阻器，R0是电阻箱(电阻箱是能够表示出阻值大小的变阻器，此电阻箱的最大阻值大于Rx)。
①按电路图连好电路，并将电阻箱R0的阻值调至最大；
②闭合开关S1前，滑片P置于a端；
③闭合开关S1；
④闭合开关S3，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I；
⑤先断开开关S3，再闭合开关 S2，保持滑动变阻器的电阻不变，调节电阻箱R0，使电流表的示数仍为I，则此时电阻箱R0的示数即为Rx的大小。
(2)在此实验中，若将电流表改为电压表，其他器材不变，请你用等效替代法测量Rx电阻的实验电路图。(要求所设计的电路在连接好后，只能通过开关改变电路连接情况)
①按电路图连好电路，并将电阻箱R0的阻值调至最大；
②闭合开关S1前，滑片P置于a端；
③闭合开关S1；
④闭合开关S3，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数U1；
⑤先断开开关S3，再闭合开关 S2，保持滑动变阻器的电阻不变，调节电阻箱R0，使电压表的示数仍为U1，则此时电阻箱R0的示数即为Rx的大小。
